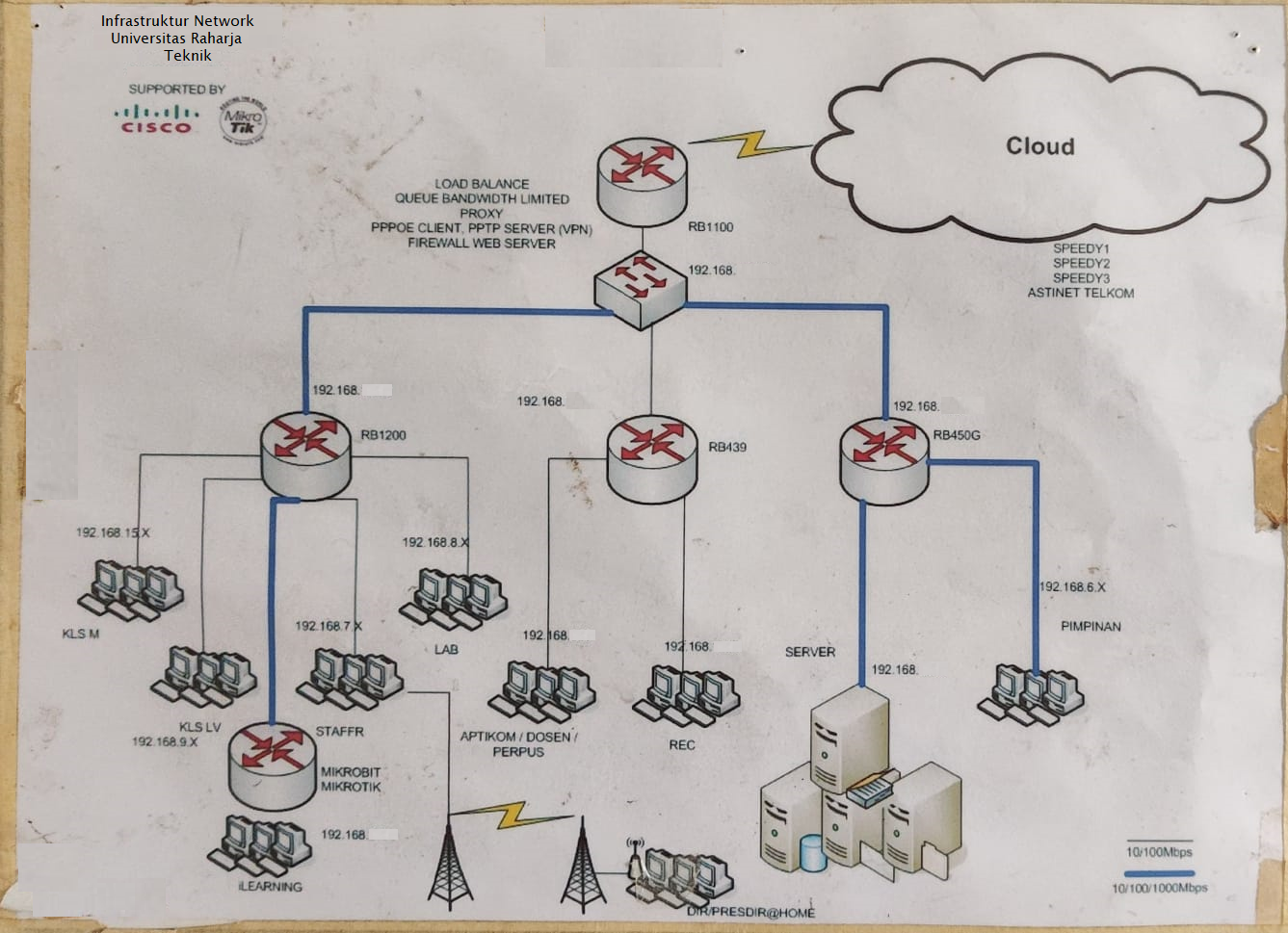

Infrastruktur Network Universitas Raharja

Gambaran Umum Infrastruktur Jaringan

Infrastruktur jaringan Universitas Raharja menggunakan perangkat RouterBoard (RB) dari Mikrotik dan didukung oleh Cisco untuk kebutuhan manajemen dan keamanan jaringan. Jaringan ini terhubung ke internet (cloud) melalui beberapa layanan ISP dan didistribusikan ke berbagai unit di dalam kampus.

Komponen Utama

1. Koneksi ke Internet (Cloud)

• Terhubung ke cloud (internet) menggunakan layanan:

  • Speedy1

  • Speedy2

  • Speedy3

  • Astinet Telkom

• Masuk melalui router RB1100

• IP publik gateway internal: 192.168.x.x

2. Fungsi Server Utama di RB1100

Router ini melakukan beberapa fungsi penting:

• Load Balancing: Membagi trafik internet dari berbagai ISP

• Queue Bandwidth Limited: Pembatasan kecepatan per user

• Proxy, Firewall, VPN (PPPoE & PPTP Server)

• Web Server untuk internal akses

Distribusi Jaringan Internal

Router RB1200

• IP: 192.168.x.x

• Menghubungkan ke:

  • KLS M (192.168.x.X)

  • KLS LV (192.168.x.X)

  • STAFFR (192.168.x.X)

  • LAB (192.168.x.X)

  • MIKROBIT/Mikrotik (192.168.x.X)

  • eLEARNING

Router RB439

• IP: 192.168.x.x

• Menghubungkan ke:

  • APTIKOM/DOSEN/PERPUS (192.168.x.X)

  • WAREK (Rektorat) (192.168.x.X)

  • DIRPRESDIR@HOME

Router RB450G

• IP: 192.168.x.x

• Menghubungkan ke:

  • SERVER (192.168.x.X)

  • PIMPINAN (192.168.x.X)

Server Infrastruktur

• Diletakkan di jalur RB450G

• Bertanggung jawab terhadap:

  • Hosting layanan internal

  • Akses jaringan untuk manajemen

  • Mungkin termasuk file server, mail server, web, dan database

Wireless dan Remote Access

• Beberapa area ditandai dengan icon antena yang menunjukkan akses nirkabel atau VPN untuk staf/dosen dari luar kampus (DIRPRESDIR@HOME)

Topologi Jaringan

• Topologi: Hierarki / Tree Topology

• Backbone: Jaringan utama menggunakan IP 192.168.x.X

• Anak jaringan menggunakan IP berbeda sesuai unit kerja/kegiatan

• Kecepatan koneksi: 10/100/1000 Mbps sesuai dengan kebutuhan

Kesimpulan

Infrastruktur jaringan Universitas Raharja memiliki:

• Arsitektur yang terstruktur dan tersegmentasi

• Penggunaan sistem load balancing dan firewall untuk efisiensi dan keamanan

• Pengelolaan bandwidth dan proxy melalui perangkat Mikrotik

• Pemisahan jaringan berdasarkan fungsi/unit kerja untuk efisiensi dan keamanan akses
